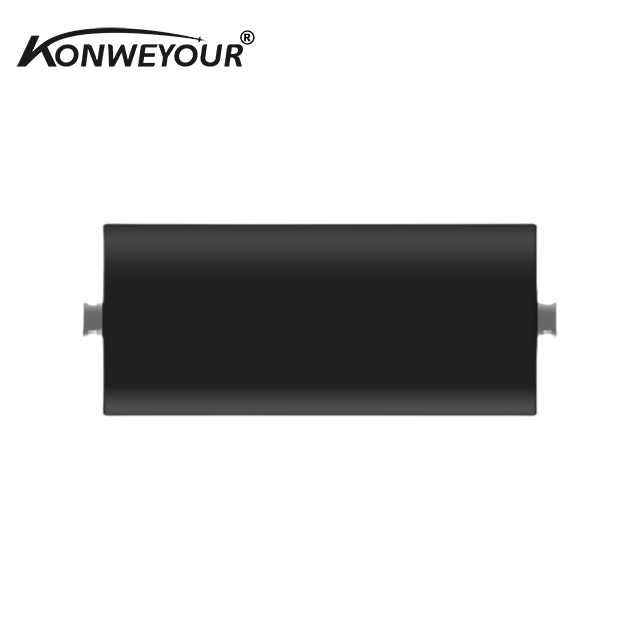

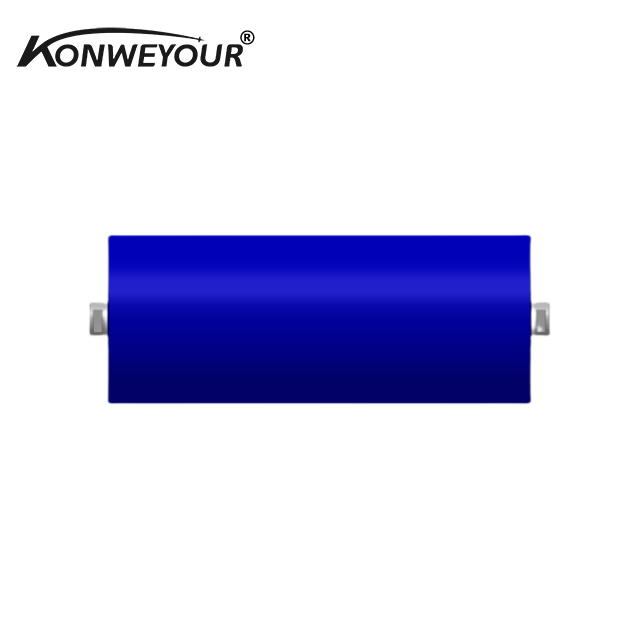

Structure du convoyeur à courroie standard de CEMA Riseau de creux

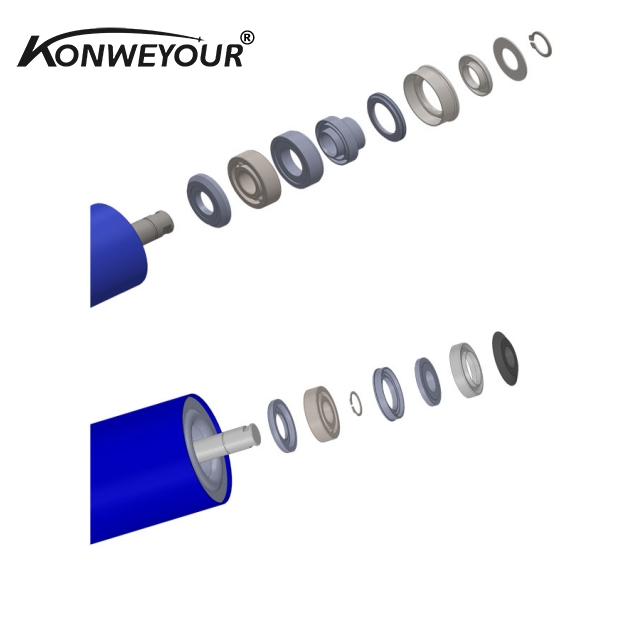

La structure du rangement du convoyeur se compose principalement de tubes en acier, arbres, boîtiers de roulements, roulements, joints de labyrinthe, circlip et lubrifiants à base de lithium.
1. Tubes à assemblage:
Les tubes soudés à haute fréquence pour les roues de convoyeur à courroie des roues de bord sont généralement en acier Q235A et en acier Q235B, avec une plage de diamètre de 63,5-219,0 mm. Il existe certaines exigences pour la courbure, la perpendicularité entre la face finale et la ligne médiane et l'ellipticité des tubes en acier.
Taille métrique des roues de bricolage du convoyeur diamètre （mm）
| φ60 | φ63.5 | φ76 | φ89 | φ102 | φ108 | φ114 | φ121 | φ127 | φ133 |
| φ140 | φ152 | φ159 | φ165 | φ178 | φ194 | φ203 | φ219 |
|
|
Pouce de taille du convoyeur des roues-roues du diamètre (pouce)
2. Arbres:
Les propriétés mécaniques et physiques du matériau de la courroie de la courrure de transport du convoyeur ne doivent pas être inférieures à l'acier ASTM1045, et la tolérance au diamètre extérieur de l'arbre raide du convoyeur et de la pièce d'assemblage de roulement doit être JS6.
Diamètre de la tige ralenti du convoyeur
| φ17 | φ20 | φ25 | φ30 | φ35 | φ40 | φ45 | φ50 | φ60 |
3.Dlights:
Le convoyeur de courroie de convivial est équipé de roulements à billes de rainure profonde de la série 6000, de dégagement C3 ou C4, de joints en caoutchouc double face (2R) ou de joints de fer (2Z). Le roulement doit être rempli de graisse de 60% à 80% de fonction de lithium. Nous pouvons choisir des roulements de différentes marques telles que HRB, SKF, FAG, NSK, etc. selon les besoins.
Modèle de roulement de roulement de convoyeur à courroie
| 6203 | 6204 | 6205 | 6206 | 6207 | 6208 | 6209 |
|
| 6303 | 6304 | 6305 | 6306 | 6307 | 6308 | 6309 | 6310 |
4. Boîtiments détruits:
Le matériau du boîtier de roulement de roulement du convoyeur à courroie ne doit pas être inférieur à l'acier Q235B. Avant le soudage, la graisse de surface doit être retirée et le diamètre extérieur et le plan inférieur doivent être usinés. Correspondre étroitement aux tubes.
5. JOINT DE LA LABYERINT:

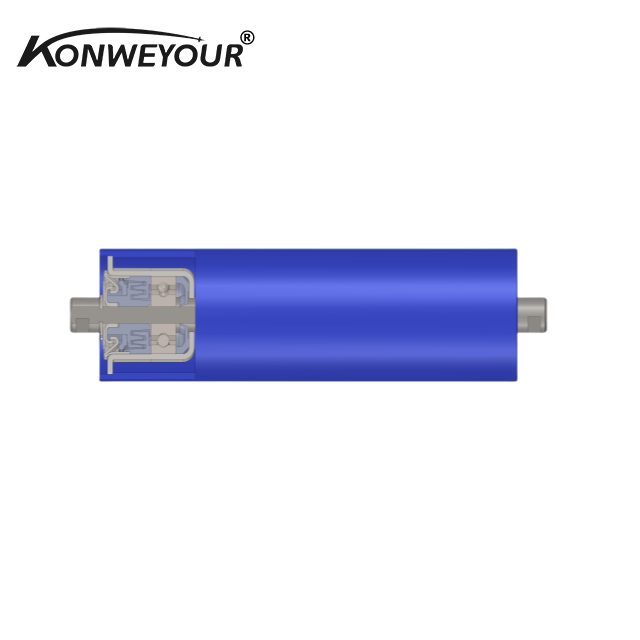

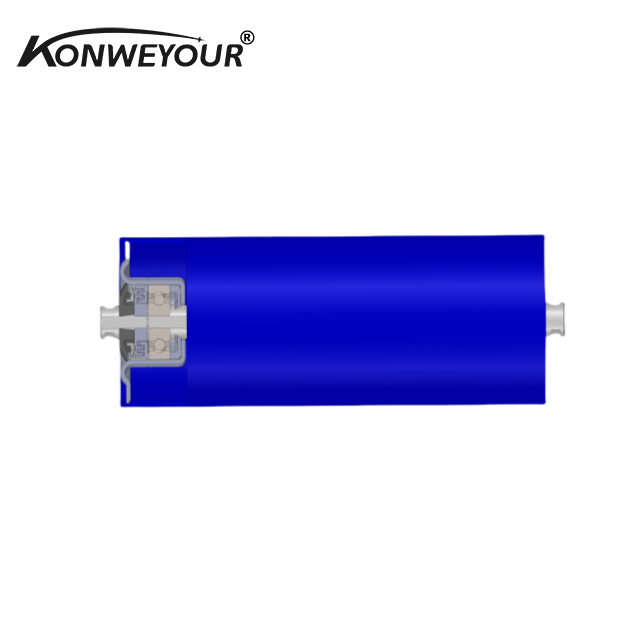

Les joints de rouleaux de convoyeur à courroie sont divisés en différents types en fonction du type de raceur de convoyeur, tels que TD75, DTII, TR, TK, etc. Les joints de convivial devraient avoir de bonnes performances d'étanchéité, empêcher efficacement la poussière de charbon et l'eau d'entrer dans le roulement et protéger le roulement des dommages. La face d'extrémité d'étanchéité du scellage ne doit pas avoir de défauts tels que des fissures, des rayures et des trous d'air. L'écart entre les anneaux d'étanchéité doit être rempli avec une graisse de base au lithium de 60% à 80%. Plage de températures opérationnelles: -25 ° C à 65 ° C.
6.Circlips:
Le matériau des circlips est de 65 mn d'acier au manganèse et un cycle élastique élastique de type C est utilisé.
